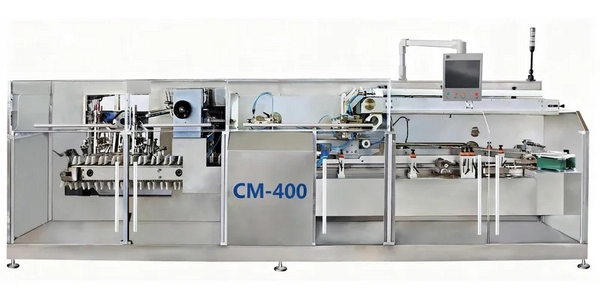

CM400 Estuchadora Horizontal de Movimiento Continuo
Estuchadora automática para el plegado e inserción de prospectos y el plegado, carga y cierre de estuches.
La estuchadora horizontal de movimiento continuo está diseñada para producciones de gran volumen y ofrece un funcionamiento estable con una velocidad de empaquetado de hasta 400 estuches/min.
El equipo accionado por servomotores tiene una estructura modular integrando sistemas ópticos, mecánicos, eléctricos y neumáticos. La estuchadora es apta para blísteres farmacéuticos, botellas, alimentos, cosméticos y productos químicos de uso diario, realizando secuencialmente los siguientes procesos: alimentación de estuches, carga del producto, plegado e inserción de prospectos, el armado, el transporte y el sellado de estuches. El proceso de empaquetado se realiza completamente cerrado.
Muestras de Envasado
Características
- El equipo puede insertar prospectos multiplegados de forma continua, imprimir fechas de producción y números de lote. Puede funcionar de forma independiente o en línea con otros equipos.
- El control mediante PLC y la monitorización óptica de las piezas móviles permiten que, al detectarse un fallo, la operación se detenga y se muestre el código de error, lo que facilita una rápida resolución
- El estado del equipo, las alertas de fallos y los parámetros operativos son mostrados en la interfaz de usuario a color táctil. Los sensores ópticos evalúan la producción y se rechazan automáticamente los estuches defectuosos (productos sin prospectos o artículos faltantes o estuches sin sellar).
- La operación del esquipo es sencilla e intuitiva, posee una estructura simple, amplia adaptabilidad, fácil mantenimiento, funcionamiento suave y bajo nivel de ruido.
- Las especificaciones del empaque se pueden modificar fácilmente para adaptarlas a las necesidades del cliente. Ideal para la producción a gran escala de un solo producto y adaptable a otros tamaños de empaques.
Especificaciones técnicas
| Tasa de producción | ≤400 estuches/min |
| Fuente de alimentación | 380 V, 50 Hz |
| Potencia instalada | 9 kW |
| Presión de aire comprimido | 0.5–0.7 MPa |
| Nivel de ruido | 75 dB(A) |
| Dimensiones (L*An*Al) | 5360 × 1700 × 1800 mm |
| Dimensiones del empaque (L*An*Al) | 5855 × 2100 × 2090 mm |
| Peso | 5000 kg (incl. 500 kg empaque) |
Proceso de Producción
-

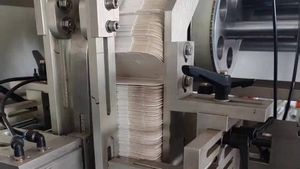

Estación de alimentación de estuches -

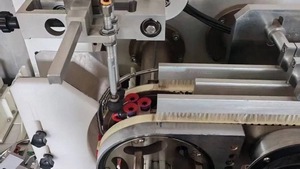

Estación de recogida de estuches -

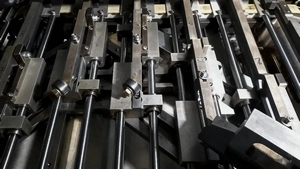

Estación de empuje
