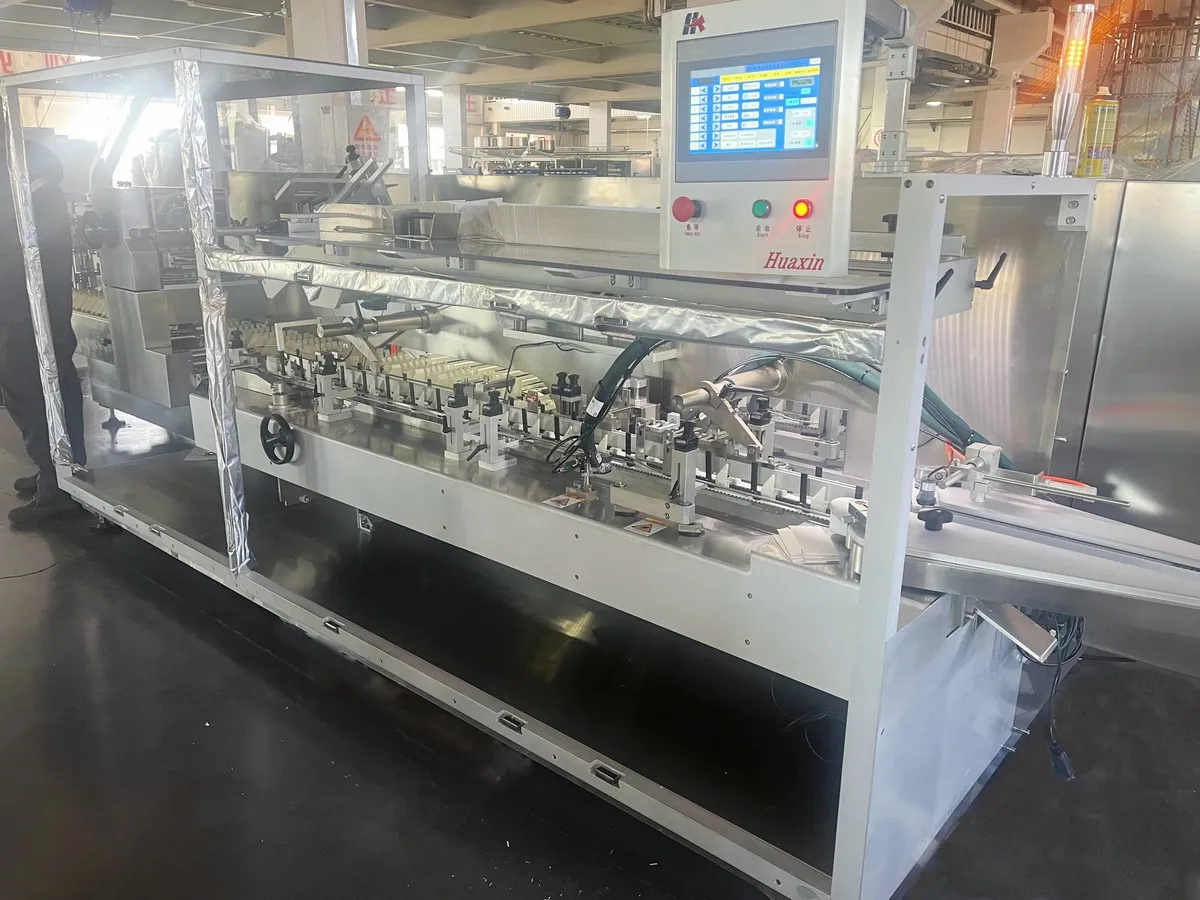

CM180/260/300 Estuchadora Horizontal de Movimiento Continuo
Estuchadora automática para la formación de estuches, con carga horizontal de productos, inserción de prospectos y cierre de cajas.
-

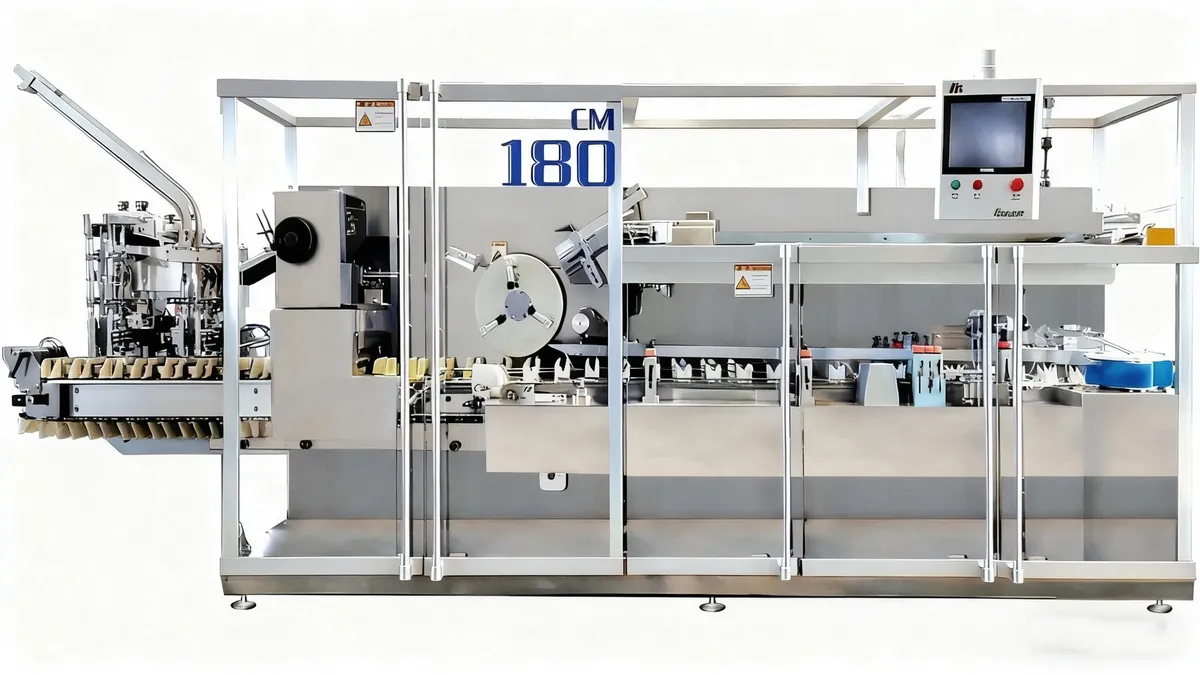

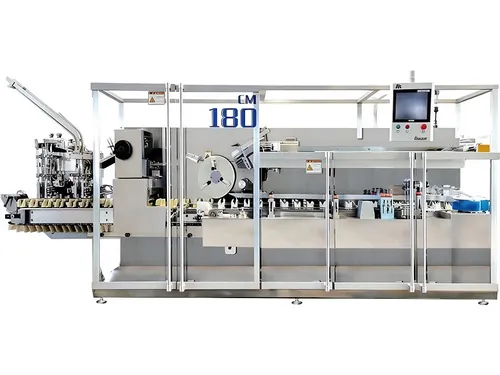

CM180 -

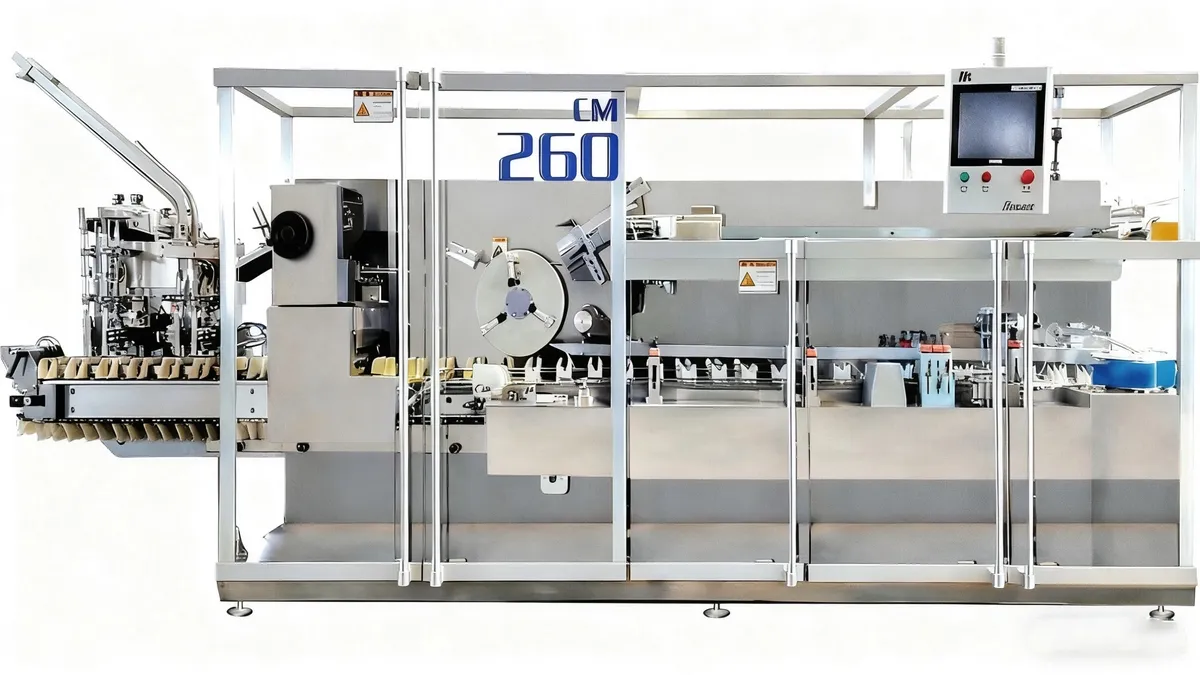

CM260 -

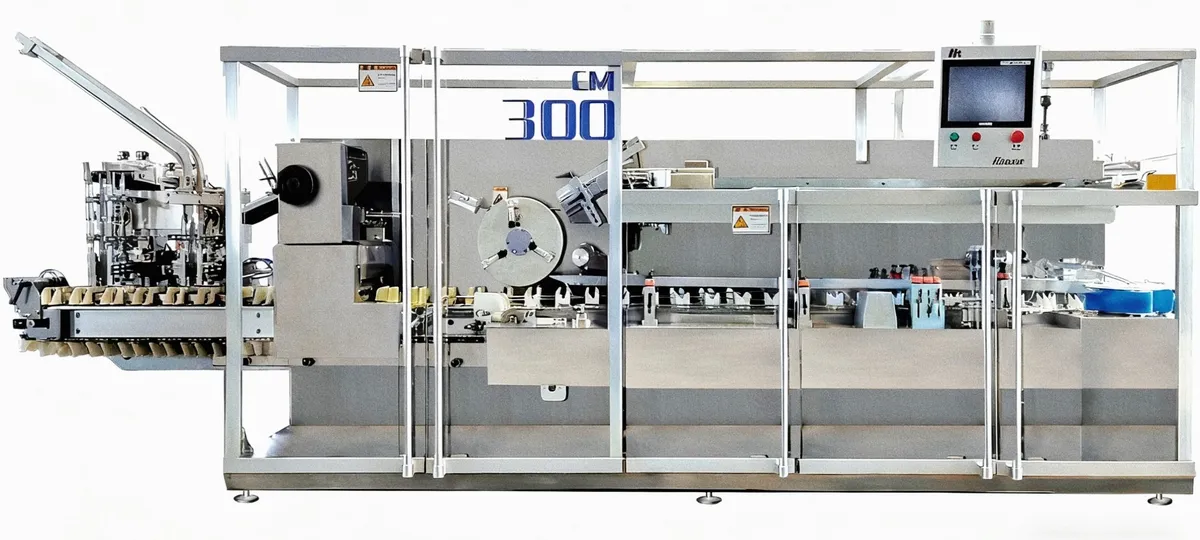

CM300

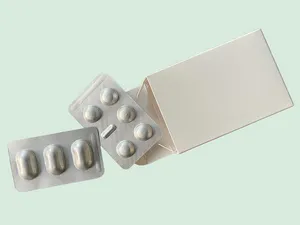

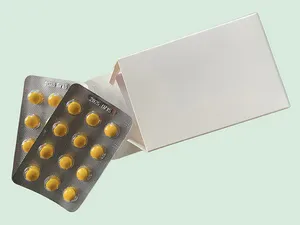

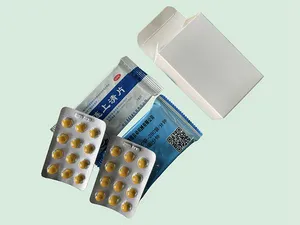

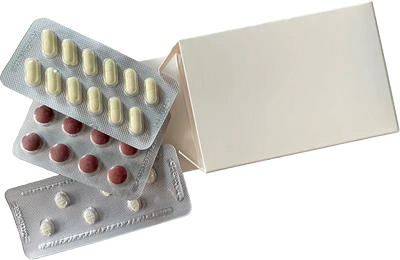

La estuchadora presenta un diseño horizontal con accionamiento de movimiento continuo. Esto garantiza un funcionamiento estable y una velocidad de estuchado de hasta 300 estuches/min. Es adecuada para el envasado de blísteres, botellas y productos similares en las industrias farmacéutica, alimentaria, cosmética y química de uso diario.
La estuchadora puede completar secuencialmente los siguientes procesos: alimentación de producto, transporte de material, plegado e inserción de folletos, armado de estuche, inserción de productos y el sellado de estuches. Todo el proceso es completamente hermético. La unidad principal con el sistema full servo, lo que ofrece una amplia versatilidad de aplicaciones.
- Completa automáticamente los siguientes procesos: plegado de prospectos, armado y apertura de estuches, la inserción de productos, la impresión de códigos de lote y el sellado de estuches; se puede agregar un sistema de pegamento para el sellado termofusible.
- Las estaciones son controladas por PLC con monitorización fotoeléctrica. El sistema puede detectar el funcionamiento anormal, detener la operación automáticamente y mostrar la causa del fallo para una rápida resolución del problema.
- La integración entre las distintas estaciones permite un control de calidad preciso y eficiente. Dispositivos de inspección inteligente controlan el estado de la línea de producción pudiendo impedir la inserción de prospectos y la alimentación de estuches cuando no hay producto. Cuando se detectan defectos en los estuches, como falta de blísteres o prospectos, estos se rechazan automáticamente, garantizando una calidad constante de producto.
- El equipo puede funcionar de manera independiente o conectarse con blisteadoras y otros equipos formando una línea de producción completa.
- Los cambios de especificaciones de empaque pueden realizarse rápida y sencillamente para cumplir con las necesidades del usuario, lo que permite al equipo adaptarse a múltiples situaciones o también para producir grandes volúmenes de un solo producto.
| Modelo | |||
|---|---|---|---|
| Tasa de producción | ≤180 estuches/min | ≤260 estuches/min | ≤300 estuches/min |
| Fuente de alimentación | 380 V, 50 Hz | 380 V, 50 Hz | 380 V, 50 Hz |
| Potencia instalada | 8.8 kW | 8.8 kW | 8.8 kW |
| Presión de aire comprimido | 0.5–0.7 MPa | 0.5–0.7 MPa | 0.5–0.7 MPa |
| Nivel de ruido | 75 dB(A) | 75 dB(A) | 75 dB(A) |
| Dimensiones (L*An*Al) | 5360 × 1700 × 1800 mm | 5360 × 1700 × 1800 mm | 5360 × 1700 × 1800 mm |
| Dimensiones del empaque (L*An*Al) | 5855 × 2100 × 2090 mm | 5855 × 2100 × 2090 mm | 5855 × 2100 × 2090 mm |
| Peso | 4000 kg (incl. 500 kg empaque externo) | 4000 kg (incl. 500 kg empaque externo) | 4000 kg (incl. 500 kg empaque externo) |
-
Estación de recogida de estuches -

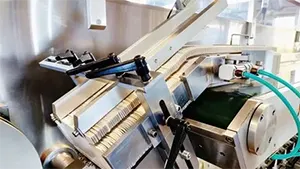

Estación de alimentación de estuches -

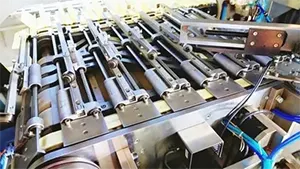

Estación de empuje

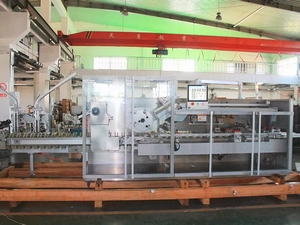

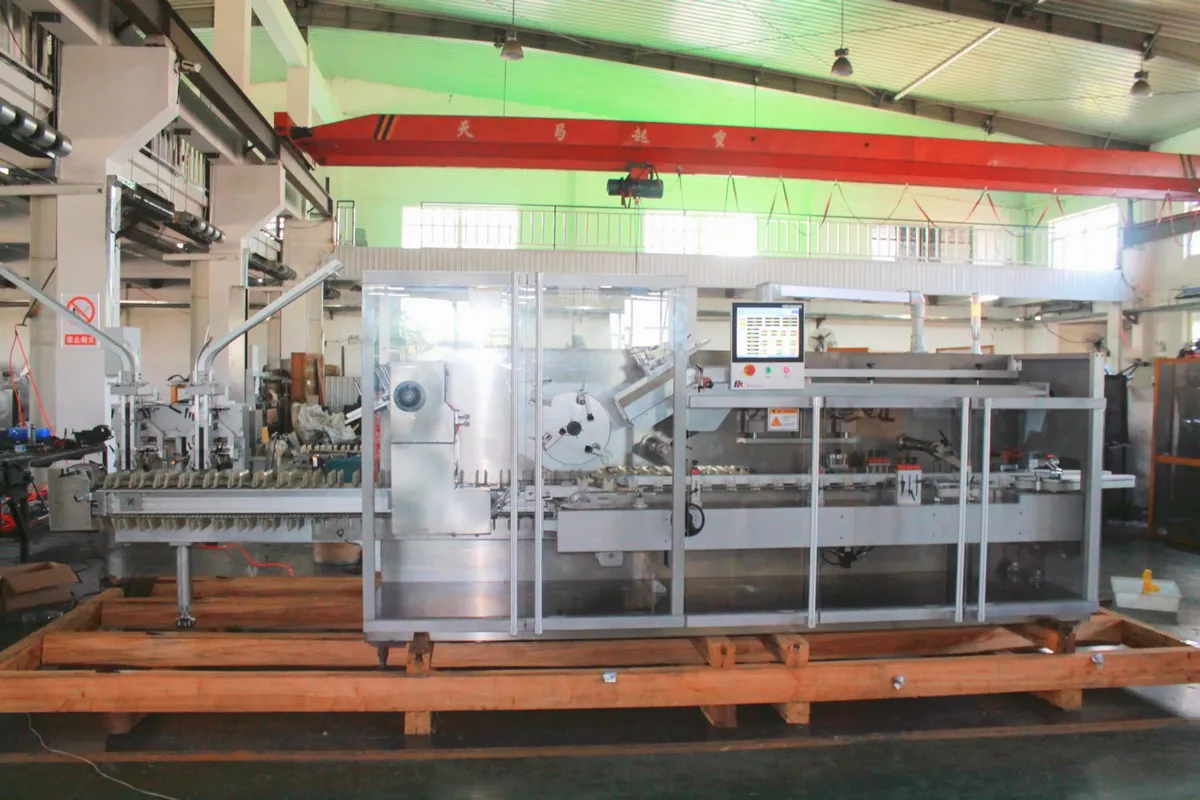

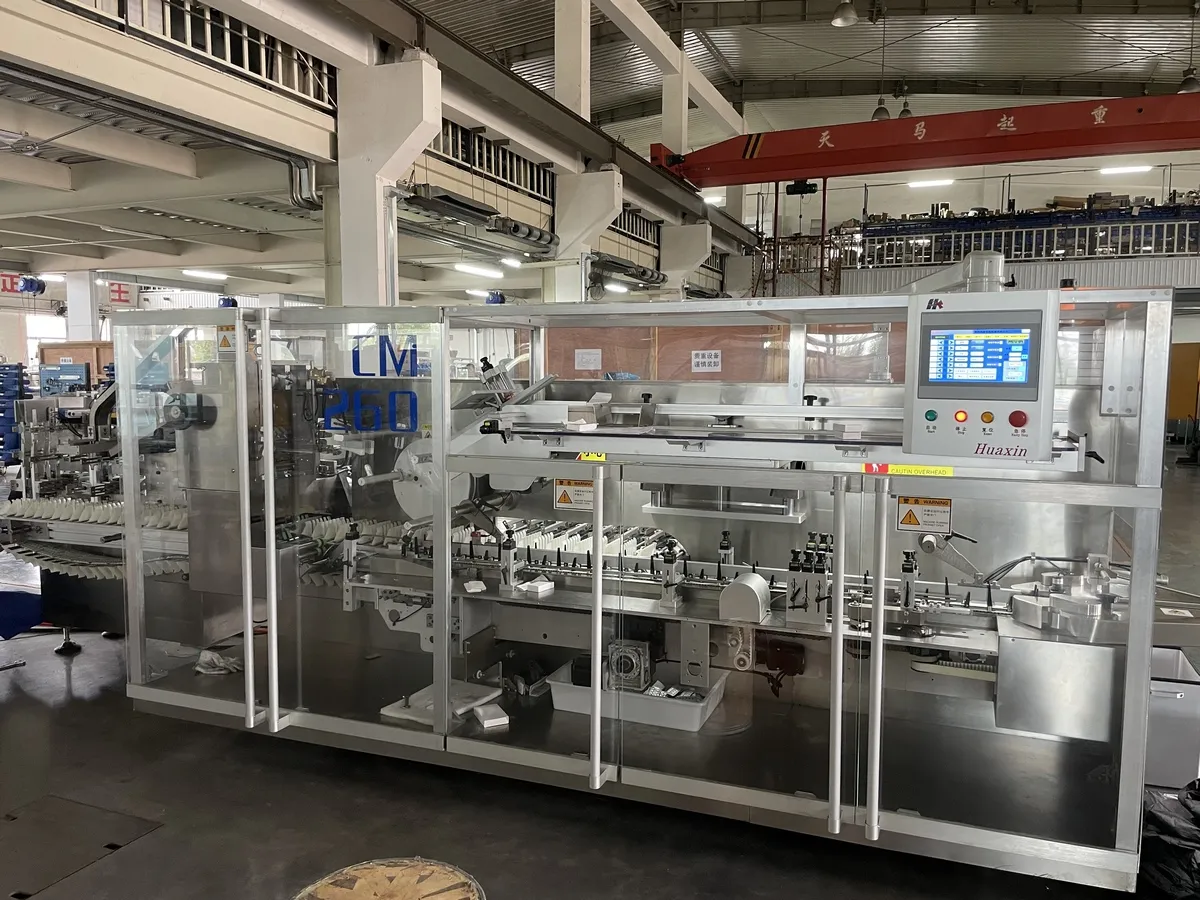

Operación in situ de la estuchadora horizontal de movimiento continuo CM300 en la compañía Zhuhai Jinhong. El equipo tiene un funcionamiento estable y un sistema avanzado de accionamiento por servomotores. La estuchadora alcanza velocidades de hasta 300 estuches por minuto, proporcionando un flujo de trabajo fluido y eficiente con un embalaje limpio y estandarizado.
